HY系列水性體系膨潤土增稠流變劑(無機凝膠)是天然鋁、鎂硅酸鹽類增稠流變劑，是經提純改性的蒙脫石粘土，灰白色，無毒無味，質地松軟的粉劑，主要成份為親水的高純(改性)蒙脫石，其膠體類似于美國范德比爾公司和膠體公司的Veegum或Magnabhte膠體產品。其在水中有優異的膨脹性、膠體分散性、懸浮性、增稠性和觸變性，是水性體系的優良防沉劑、乳膠穩定劑和流變助劑，還具有很好的吸附性、離子交換性、非迀移粘結性等，在一些領域，其逐漸成為優良的助劑型新型替代材料。

一、特性：

1. 觸變性強：高剪切低粘度，低剪切高粘度，觸變指數達6.0

2. 廣泛PH值適應范圍：PH5-12范圍內可發揮增稠功能。

3. 易分散性：無需制備預凝膠、無需極性活化劑。

4. 穩定性：生物化學穩定性優越，良好的熱穩定性。

5. 相溶性：與醇類及高極性溶劑（如甘油、山梨醇）有較好的相溶性。

6. 經濟性：單獨使用顯著降低成本，與纖維素醚類，丙烯酸類增稠劑配套共用，可提高涂料的流變性能。

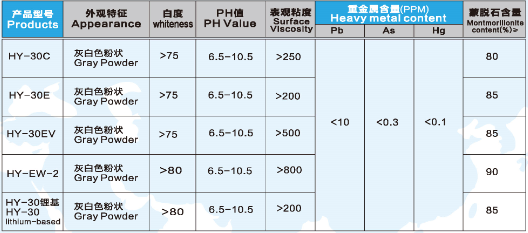

HY系列膨潤土流變助劑（無機凝膠）質量指標

標注：推薦粘度測試方法：25℃，制成5%的均勻膠體后靜置60分鐘，用Brookfield Dv II粘度計，6#轉子，100轉/分鐘測試。

使用方法：

 預凝膠使用法：

HY系列膨潤土（無機凝膠）増稠流變劑可做預凝膠使用：配制預凝膠的濃度應根據分散設備的攪拌速度和產品需要的粘度高低來決定，以獲得最佳效果，一般為2-10% （質量百分比）。

稱取一定量的本產品，在攪拌下緩慢加入到25-30℃水中，注意避免結塊。產品加完后，調整轉速到1000--1200RPM,攪拌分散30分鐘，使產品充分分散到水中，形成均勻的凝膠體，后放置8-24小時，待膠體發揮増稠作用穩定了以后再使用。
